Декоративная мельница для участка своими руками

m

Приветствую своих читателей, сегодня мы поговорим о том, как изготовить декоративную мельницу своими руками. Много людей ищут способ украсить свои приусадебные или дачные участки, поэтому данная статья надеюсь, им поможет. Мы  подробно рассмотрим изготовление декоративной мельницы своими руками по чертежам и схемам.

В качестве основного материала для каркаса будем использовать брус 50 х 50 мм. Материал для обшивки применим — имитацию бруса. После строительства и отделки различных строений, обрезков этих материалов всегда остается в избытке, поэтому не нужно их выбрасывать или сжигать – мы найдем им применение. Ну а если данных материалов у вас нет, приобретите их или замените имеющимися.

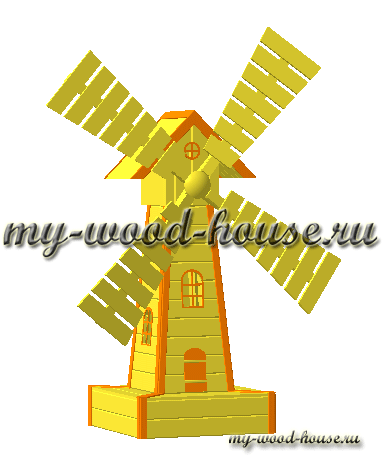

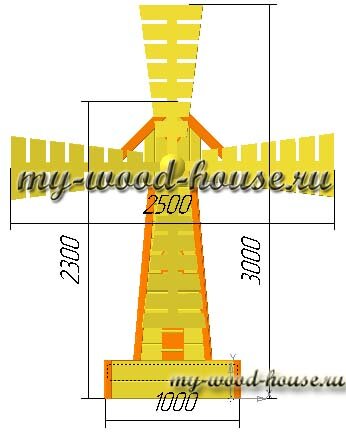

После изготовления мельница будет иметь следующие габаритные размеры: ширина основания 1000 мм, высота до конька 2300 мм, диаметр лопастей 2500 мм, высота от основания до конечной точки лопасти в вертикальном положении 3000 мм. Лопасти имеют подшипниковый механизм, благодаря чему при нормальном ветре они легко вращаются. Если хотите изменить размеры, то прочитайте всю статью и смотрите чертежи.

m1

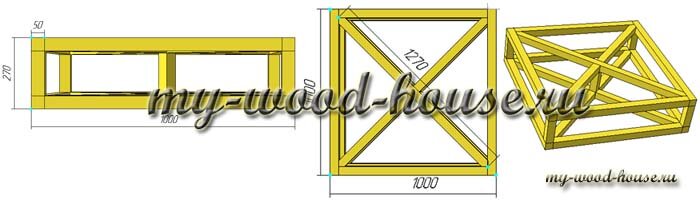

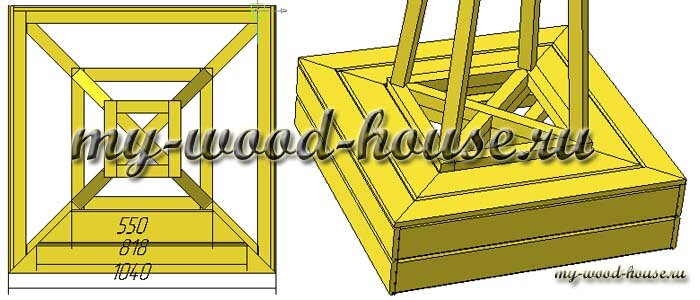

Изготовление мельницы начинаем с устройства основания. Напиливаем брус по данным размерам и запиливаем углы на диагоналях. Сборку производим саморезами, основание необходимо прочное и надежное, если конструкция немного качается не переживайте, после обшивки она закрепится намертво.

m2

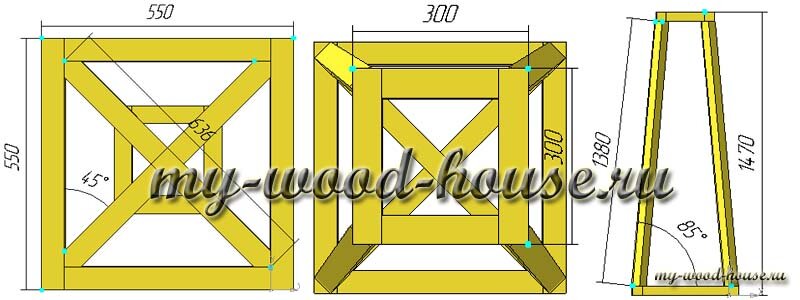

Затем изготавливаем каркас стойки по чертежу: напиливаем брус, соблюдая размеры и углы запиливания, собираем стойку при помощи саморезов.

m3

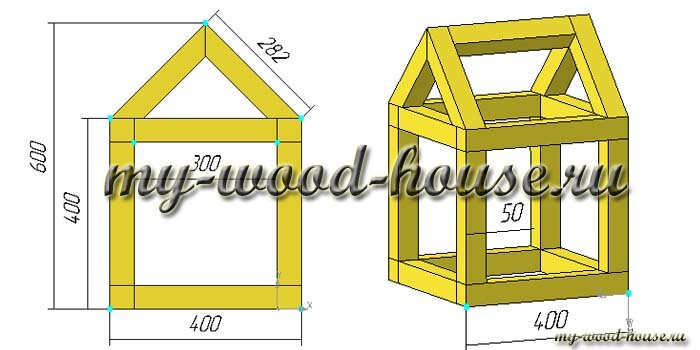

После этого делаем каркас верхней части стойки: напиливаем брус, собираем.

m4

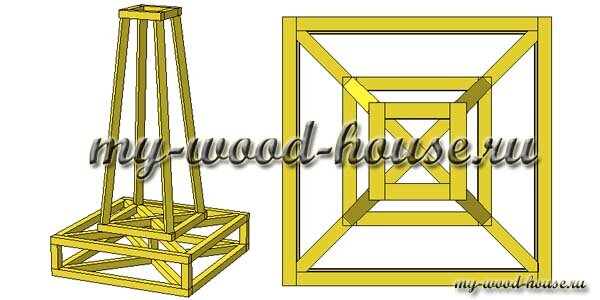

Далее необходимо все эти три каркаса соединить. Основание и стойку скрепите саморезами или мебельными болтами. При их сборке соблюдайте симметрию, стойку расположите строго посредине основания так, чтобы расстояние от стойки до конца стороны основания со всех четырех сторон были равными.

m5

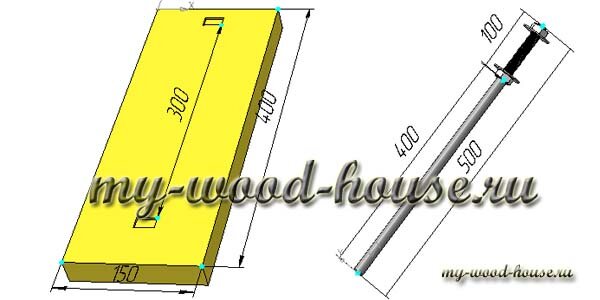

Сейчас давайте изготовим механизм вращения лопастей и установим его. Он состоит из двух подшипников, оси, двух хомутов, гаек и шайб. Подшипники рекомендуем применять закрытые, мы использовали 303 закрытый, внутренний посадочный диаметр 17 мм, диаметр наружной обоймы 47 мм. Ось имеет соответственно диаметр 17 мм, что вполне хватает для веса лопастей.

m6

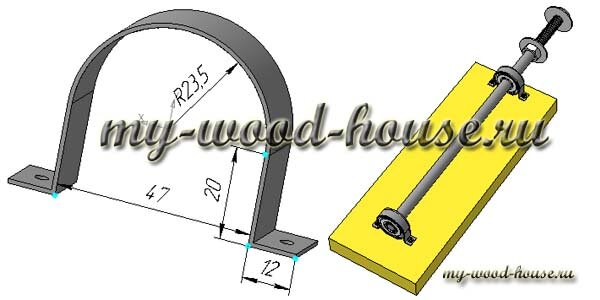

Купите или найдите ровный отрезок прутка, подберите подшипники и отдайте любому токарю, он подгонит диаметр под подшипники и нарежет резьбу под выбранные гайки. Хомуты изготовлены самостоятельно из оцинкованной жести, вырежете и согните хомут под подшипник, сделайте отверстия под саморезы и все, хомут готов, так вы можете сами его сделать под любой номер подшипника. В деревянном основании сделайте две канавки, посадочные, глубиной не менее 3 мм, они предотвратят продольное перемещение подшипников, зафиксируют его положение вдоль оси. Закрепляем готовый механизм к нашей сборке каркаса саморезами.

m6,1

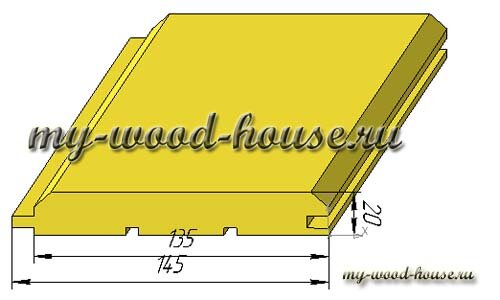

Далее начинаем обшивку каркаса имитацией бруса.

m7

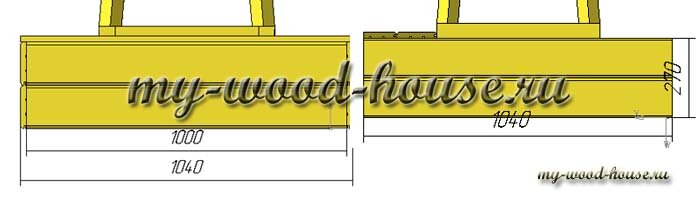

Не забывайте что при обшивке боковых сторон основания, имитация на две стороны имеет размер 1000 мм, а на две другие 1040 мм, так как перекрывает их торцы.

m7,1



Обшивку верхней горизонтальной плоскости начинайте от средины к краю, выступающую часть будет легко удалить, все углы 45 градусов.

m8

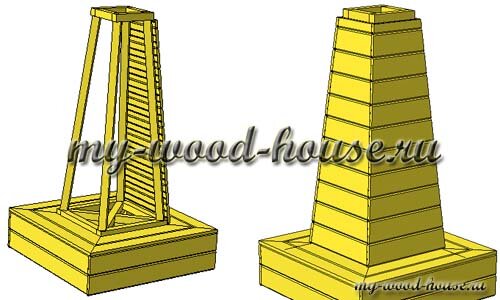

Обшивку стойки начинайте с лицевой стороны, можете не снимать размеры, а применять имитацию, большей длинны. После полной обшивки стороны к боковым поверхностям (на правую и левую стороны) приложите правило или ровный кусок имитации и с внутренней стороны отчертите то, что необходимо отрезать, и отпилите лишнее. Затем обшейте заднюю сторону, потом боковые поверхности. Обшивку производите по очереди, сначала одну полностью, и т.д. Соединение делайте при помощи саморезов, желательно по четыре в одну деталь, так соединение будет прочным, а мы избежим качки конструкции.

m9

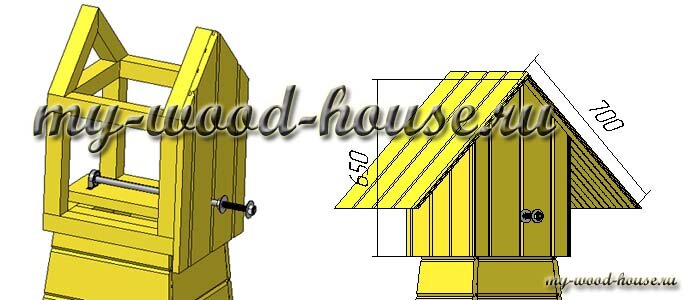

Верхнюю часть стойки совместите с верхом стойки и скрутите при помощи саморезов, затем обшиваем ее. Если ранее материал мы укладывали горизонтально, то при облицовке этого каркаса материал укладываем вертикально, с небольшим выпуском в низ. Под ось вращения, в обшивке просверлите отверстие большего диаметра, чем диаметр оси. При облицовке правой и левой стороны не забывайте верхний запил делать под углом 45 градусов, или опускайте ниже имитацию, чтобы она не мешала обшивке кровли. Далее обшиваем верх. Вот и все, облицовка закончена, теперь четко вырисовываются очертания нашей мельницы.

m10

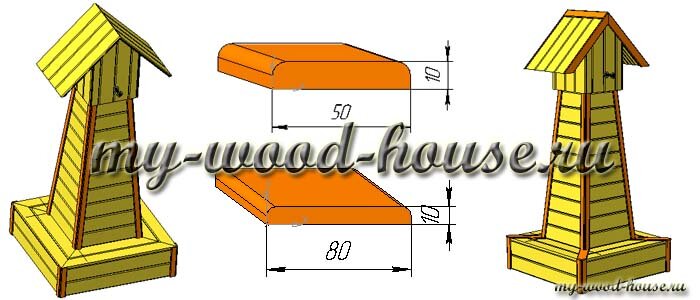

Теперь необходимо закрыть стыки при помощи раскладки. Ее можно купить или изготовить самим из любого материала толщиной 10 мм. Ширина раскладки для боковых сторон применяем 50 мм, а для конька, ветровой доски и раскладки на горизонтальную плоскость основания применяем раскладку шириной 80 мм. Если хотите ее выделить, то после выпиливания и подгонки, перед креплением можете заколеровать ее, наложив темное лакокрасочное покрытие. Подгонка раскладки – процесс долгий и нудный, но необходим для скрывания неровности выпиливания углов. Затем крепим ее, теперь все выглядит более красиво и ровно.

m11

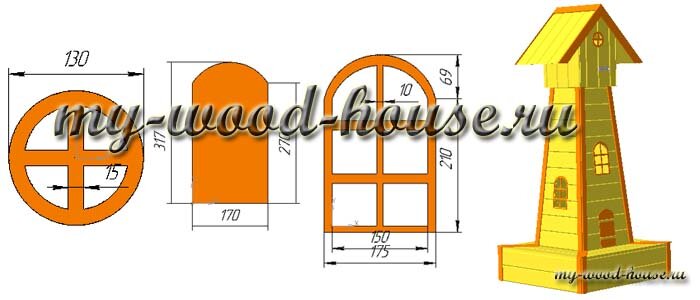

Для украшения можете изготовить окна и двери, точнее их имитацию. Можете в нашей сборке прорезать отверстия под окна и двери, а затем прикрепить сами элементы немного большего диаметра, чем отверстия, а можете не выпиливать. Мы под дверь не вырезали, а под окошки выпилили отверстия при помощи лобзика, чтобы создать полную иллюзию окон. Материал для дверей и окон применяйте любой, имеющийся в наличии, но чистая древесина при изготовлении мелких деталей ломается, поэтому применяйте либо тонкую фанеру или ламинат, эти материалы искусственные и более прочные, а для защиты от расслаивания покройте водонепроницаемыми составами, если будите всю мельницу покрывать лаком, то данные детали хорошо прокрасьте. После изготовления и подгонки, приклейте или прибейте их.

m12

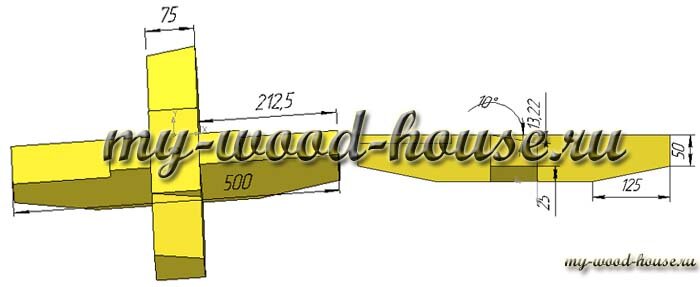

Далее изготавливаем лопасти. Для направляющего каркаса применяем брус 75 х 75 мм. Выпиливаем согласно чертежа и скрепляем при помощи саморезов. Для того чтобы лопасти имели уклон посадочные в каркасе делаем с уклоном 10 градусов. Посадочное отверстие для оси высверливаем строго под углом 90 градусов к поверхности каркаса и строго по центру, его вы найдете при помощи отрисовки диагоналей.

m13

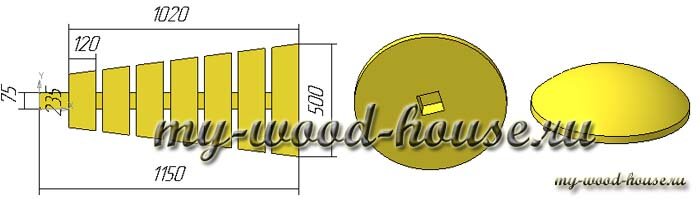

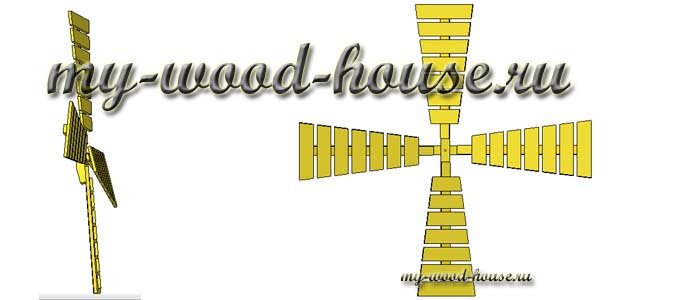

Изготавливаем сами лопасти. Для направляющих лопастей применяем брус 30 х 75 мм, а для поперечин доску толщиной 25 мм, шириной 12 мм, или удобной вам. Доски можете прикрепить одного размера, а затем отчертить диагонали и отпилить лишнее. Имейте в виду: для правильной балансировки все четыре лопасти изготовьте идентичными, абсолютно одинаковыми, с одинаковым количеством и размером материала.

m14

Прикрепляем четыре лопасти к каркасу при помощи саморезов или двух мебельных болтов на одну лопасть, это позволит быструю разборку при необходимости. Одеваем лопасти на ось и закрепляем с помощью шайбы и гайки. Для скрытия гайки сделаем накладку из доски 40-50 мм. Для гайки, при помощи сверла или стамески сделаем углубление. Закрепим ее.

m15

Вот и все, наша мельница готова. На изготовление ее вы затратите около недели, если не спеша, а если вы профессионал, работающий давно с деревом и имеющий весь инструмент для деревообработки, то вы затратите не более 1-2 дней.

Надеюсь, вам понравился данный материал, и он будет вам полезен, неделя на изготовление это ничто, по сравнению с красотой которую вы создадите, только на написание данной статьи у меня ушла неделя. Если вам непонятны какие-нибудь узлы, напишите в комментариях, постараюсь описать более подробно.

мельница

Нажмите на кнопки в низу статьи, расскажите о ней друзьям в соцсетях. Если вы хотите точное пошаговое описание изготовления какого-нибудь изделия из древесины с чертежами, оставляйте свои пожелания не стесняйтесь. На этом все, до свидания!
